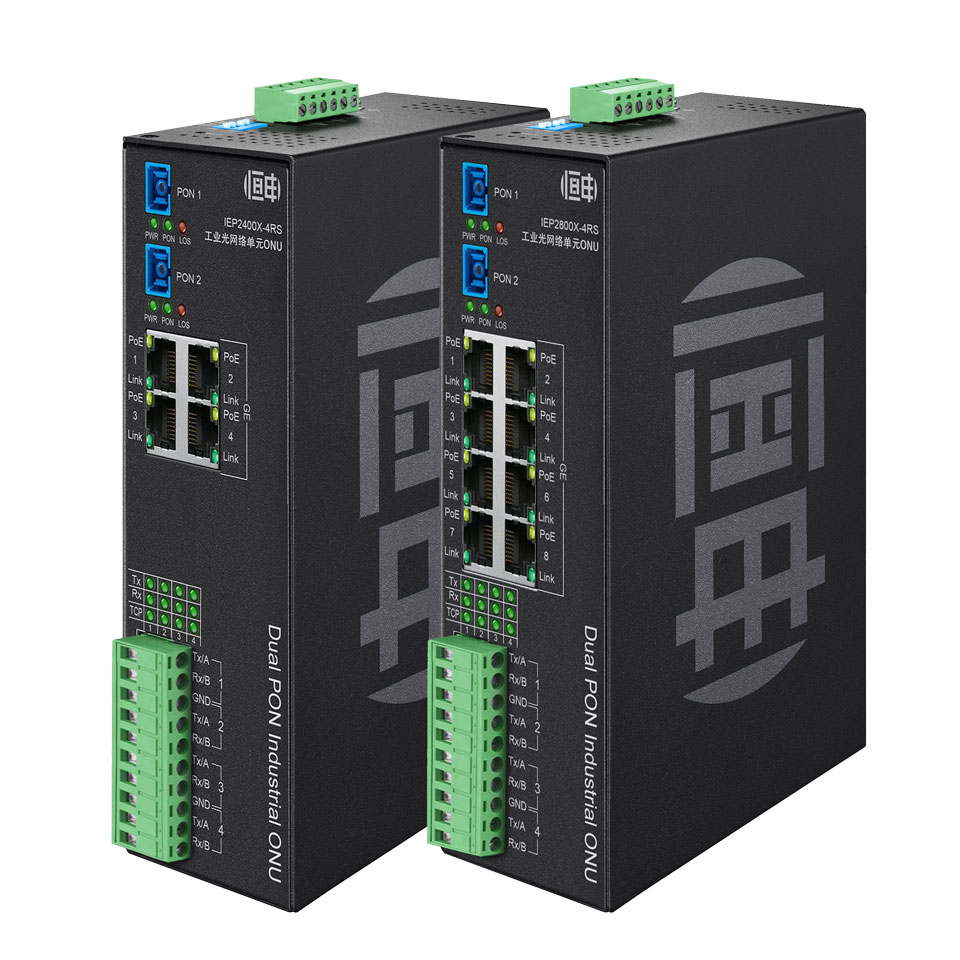

恒申IEP2400X-4RS工业级ONU光网络单元 4路RS232/485 支持POE

IEP2400X-4RS系列 ONU 是深圳市恒申科技有限公司推出面向工业IoT物联网通信多业务融合网络的智能 GPON/EPON 终端产品。IEP2400X-4RS ONU具备双PON口上行,提供GPON/EPON、GE、RS232/RS485等业务接口。IEP2800X-4RS支持 2 个 GPON/EPON 接口,4/8个10/100/1000Mbps RJ45 接口(可选PoE功能),以及4路RS232/RS485串口。产品采用模块化设计,支持多种定制需求,确保安全可靠,体积小巧,功耗低。产品电源支持AC100-240V~或者DC12-60V等宽压范围,全面覆盖配电环境对设备电源的要求。

IEP2400X-4RS系列 ONU 是深圳市恒申科技有限公司推出面向工业IoT物联网通信多业务融合网络的智能 GPON/EPON 终端产品。IEP2400X-4RS支持ITU-T G.984.x标准,IEEE 802.3ah 和CTC OAM 2.0、2.1/3.0 等标准,具备良好的互通性和可操作性,与Huawei华为/ZTE中兴/FiberHome烽火等主流厂商的OLT兼容。该设备采用成熟的技术和开放的网络标准开发,准工业化设计,能够适应复杂的高低温差环境,具有强大的抗干扰、抗震防抖能力,满足不同网络通信工作环境的要求,为电力行业IoT物联网通信接入提供高效、可靠、快捷的解决方案。

恒申IEP2800X-4RS双PON口工业级ONU光网络单元

IEP2400X-4RS ONU具备双PON口上行,提供GPON/EPON、GE、RS232/RS485等业务接口。满足宽温-40℃~75℃,能够适应各种恶劣环境,抗雷击浪涌和电磁干扰,符合GB/T17626电磁兼容4级标准、通过检测机构认证等。

恒申IEP2800X-4RS双PON口工业级ONU光网络单元

IEP2400X-4RS支持 2 个 GPON/EPON 接口,4/8个10/100/1000Mbps RJ45 接口(可选PoE功能),以及4路RS232/RS485串口。产品采用模块化设计,支持多种定制需求,确保安全可靠,体积小巧,功耗低。产品电源支持AC100-240V~或者DC12-60V等宽压范围,全面覆盖配电环境对设备电源的要求。

IEP2400X-4RS GPON/EPON 网络支持多级分裂总线型架构和树形结构,能够满足各种接入环境的需求。采用光纤作为传输介质,全程无源传输,运行可靠稳定,实现单纤双向高带宽业务承载。GPON支持下行 2.5Gbps/ 上行 1.25Gbps;EPON支持上行 1.25Gbps/ 下行 1.25Gbps 高带宽传输,配合 GPON/EPON OLT 设备,GPON可实现高达1:128的分光比,EPON可实现高达 1:64 的高分光比,网络覆盖半径可达 20KM。

IEP2400X-4RS ONU设备具备掉电通知功能,即在室外型ONT设备掉电时,能够通过OAM的Dying Gasp功能将自身掉电事件通知OLT。IEP2400X-4RS设备具备系统和硬件级看门狗(Watchdog)功能,在遇到不可抗因素如外界电磁场的干扰,造成各种寄存器和内存的数据混乱,可能导致程序指针错误,不在程序区,取出错误的程序指令等,都可能陷入死循环,导致程序的正常运行或配置错误使设备死机时,能自动重启设备以恢复业务运行,从而减少工程师的维护工作。

IEP2400X-4RS设备具备长发光自检测和自关断功能,当设备检测到自身长发光时则自动关断ONT光模块发光,避免影响同PON口下其它ONU设备的正常使用。



● 高性能工业级ONU光网络单元

GPON模式遵循ITU-T G.984.x/988 GPON标准;兼容各厂家OLT

EPON模式遵循IEEE 802.3ah和CTC2.1/3.0标准;兼容各厂家OLT

● 支持冗余GPONEPON网络;

● 遵循电力行业的主要通信标准和电力行业工业级要求的相关规范;

● 支持双PON口双MAC双SN设计,或者双PON单MAC单SN多样化设计;

● 支持基于PON口单归属和双归属的Type B、Type C、Type D的保护机制;

● 支持“1+1”全光纤网络倒换保护的高可靠性拓扑结构,切换时间小于20毫秒;

● 支持树形、链型手拉手、环形等多种网络拓扑结构;

● 实现单纤双向高带宽业务承载,GPON上行1.25Gbps,下行2.5Gbps;EPON上下行对称1.25Gbps;

● 具备有效的隔离保障等安全机制,包括VLAN隔离、端口保护、MAC地址绑定、IP地址绑定、端口限速等;

● 支持队列、流控等技术,能够实现多业务融合;

● 丰富的OMCI和OAM及扩展OAM功能,包括配置、告警、性能监控、故障隔离和安全管理等;

● 具备掉电告警(Dying Gasp)远程告警功能;

● 小体积低功耗,电磁兼容性达到4级标准;

● 防护等级达到IP40;



软件功能

◆全面兼容ITU-T G.984/988采用GPON 上行;

◆全面兼容中国电信CTC 2.0/2.1/3.0 采用EPON上行;

◆支持ONU 自动发现/链路检测/远程升级;

GPON支持SN注册方式,EPON支持MAC注册方式,以及loid+password 多种注册方式;

◆支持端口VLAN 配置;

◆支持端口隔离;

◆支持mac 地址学习;

◆支持端口限速;

◆支持端口流控;

◆支持广播风暴抑制功能;

◆支持组播透传/snooping/proxy 模式;

◆支持远程管理配置;

◆支持OLT平台远程管理,远程升级,统一管理,易于安装维护;

◆提供丰富的故障告警功能,易于故障诊断;



串口功能:

1、通讯稳定可靠,支持全双工、高速率、长时间数据转发,不丢包。支持用户在串口和网口同时不间断发送大批量数据,在发送时无需停顿,且不丢失数据;

2、串口支持 2 位停止位,支持小于 8 位的数据位,支持 921.6K bsp的波特率;

3、工作模式:支持TCP Server 、TCP Client 、UDP模式、UDP组播 、TCPServer/Client 共存。作为客户端时连接6个目的IP,作为服务器支持10个客户端连接;

4、波特率支持 110~921.6Kbps ,且可以定制特种波特率。数据位支持 5~9 位,校验位可以为 None 、 Odd 、 Even 、 Mark 、 Space 五种方式 ,支持CTS/RTS 、 DSR/DTR 、 XON/XOFF 流控, 1~2 位停止位;

5、支持 DHCP 、 DNS 、无数据重启功能 ;

6、支持 Modbu s TCP转RTU的 Modbus网关功能;

7、支持 Modbus RTU/DLT645 转 JSON,支持对接公有云和私有云 ;

8、 支持 MQTT 连接、支持各类公有云数据传输等特性;

9、 支持 RS485 多主机通讯模式;

10、支持工业自动化各类工业设备的RS485/232信号转化为TCP/IP信号进行采集和控制。

恒申科技



*以上页面所使用的拓扑图、架构图、场景部署图仅为满足特定场景下的特定需求的参考示例。如您需要针对您的实际场景获取专业的解决方案,请点击“客服咨询”提交项目需求,或者咨询在线客服,我们将为您提供定制化解决方案。

*以上页面所使用的场景图、设备安装图仅作示例用,实际效果可能因产品个体差异、软件版本、使用条件、安装方式、现场环境等因素发生变化,请以实际使用的情况为准。

*以上页面所引用数据和产品表现为产品在特定设备特定实验环境下的表现,可能会因现场实际环境或设备的不同有所差异。以上页面提及的技术对比仅作科学原理解释,不涉及其他目的。

*以上页面中所提及的第三方产品信息(例如旗舰机型、运营商带宽等),均为截止至产品正式发布日期,来自主流厂商的统计信息。

*同一型号的产品可能有多个版本,以上页面中的产品图片、视频、屏幕内容、APP/软件界面仅作示意,实物产品(包括但不限于外观、天线、端口、颜色、规格参数)和APP/软件界面(包括但不限于背景、UI、配图、视频)可能略有差异,请以实物为准。

*由于产品版本、批次、生产供应因素的实时变化,为尽可能提供准确的产品信息、功能参数、外观细节,恒申科技可能实时调整以上页面中的文案表述和图片、视频效果等内容,以求与实际产品一致。如遇确有进行上述修改和调整必要的情形,恕不专门通知。

*受测量环境、测量方式等因素影响,产品尺寸、参数等信息可能存在一定的科学误差。

*在法律允许的范围内,产品的质保政策可能会随着产品品类不同、市场行情波动等不时更新,如需了解产品具体的质保政策请咨询售前客服。为了保障您的合法权益,请您通过恒申科技官方授权渠道购买产品,以免产品保修服务。

*页面价格仅供参考,由于地区、时间的差异性和市场行情波动,产品的实时销售价格可能会与您购物时展示的不一致,请以您实际购买时的价格为准。产品的具体结算价格可能因该产品参与的优惠活动或使用的优惠券等发生变化,请以订单结算页展示为准。


规格参数表

○ IEP2400X-4RS硬件参数

尺寸

188×128×68mm(长×深×高);

安装方式

壁挂或DIN导轨式安装;

净重

<0.8Kg ;

操作条件

工作温度: -40 ~ 75°C;
工作湿度: 5 ~ 90% (非凝结);

储存条件

储存温度: -40 ~ 85°C;
储存湿度: 5 ~ 95%   (非凝结);

电源输入

100-240V~, AC50/60Hz(5.08-3P接线端子);

12-60V, DC 双电源 (5.08-6P接线端子);

静态功耗

≤5W;

接口

2×PON;4/8×GE;4×RS232/RS485;

指示灯

PWR,PON,LOS,TCP, Rx,Tx;PoE,Link;

○ IEP2400X-4RS接口参数

PON接口

2个PON端口(EPON PX20+或者 GPON Class B+);

SC/UPC(SC/APC可选),接收灵敏度: ≤ 28dBm;

TX光功率: 0 ~ +4dBm;

RX灵敏度: -8 ~ -27 dBm;

传输距离: 20KM;

GPON下行: 2.5Gbps  上行: 1.25Gbps;EPON上/下行:1.25Gbps;

波长

TX 1310nm, RX 1490nm;

光纤接口

SC/UPC(SC/APC可选);

用户接口

4/8×10/100/1000MbpsRJ45自适应以太网接口,全/半双工, 网口可选支持PoE功能(PSE),POE符合IEEE802.3 af/at标准(PoE/PoE+);

4×RS232/RS485接口,KF2EDG 5.08-10P;

波特率:1200~921.6Kbps;

验位:None, Odd, Ever, Mark, Space;

数据位:5~9位;

流控:RTS/CTS, DSR/DTR, XON/XOFF, NONE;

○ IEP2400X-4RS功能数据

管理

支持OMCI(ITU-T G.984.x);

支持CTC OAM 2.0和2.1/3.0;

支持Web/Telnet/CLI,串口支持独立工具远程配置;

可通过web、OLT进行软件升级;

SFU

桥接模式;

与业界主流OLT兼容(Huawei/ZTE/FiberHome/Nokia上海贝尔)等;

HGU

桥接模式;

路由模式:DHCP IPv4/IPv6 Server,静态IP,PPPoE拨号等;

与业界主流OLT兼容(Huawei/ZTE/FiberHome/Nokia上海贝尔)等;

设备安全

支持Loopdetect环路检测;

支持Dying-Gasp掉电告警;

支持Type B单、双归属保护;

支持Type C单、双归属保护;

支持Type D单、双归属保护;

散热性

无风扇自然散热,长时间使用(24小时),设备发热不会引起性能下降及器件变形损坏;

L2

802.1D和802.1ad桥接;

802.1p CoS;

802.1Q VLAN;

组播

IGMP v2/v3;

IGMP侦听;

串口数据功能

支持协议:ETHERNET、 IP 、 TCP 、 UDP 、 HTTP 、 ARP 、 ICMP 、 DHCP 、 DNS 、MQTT 、 Modbus TCP 、 DLT/645;

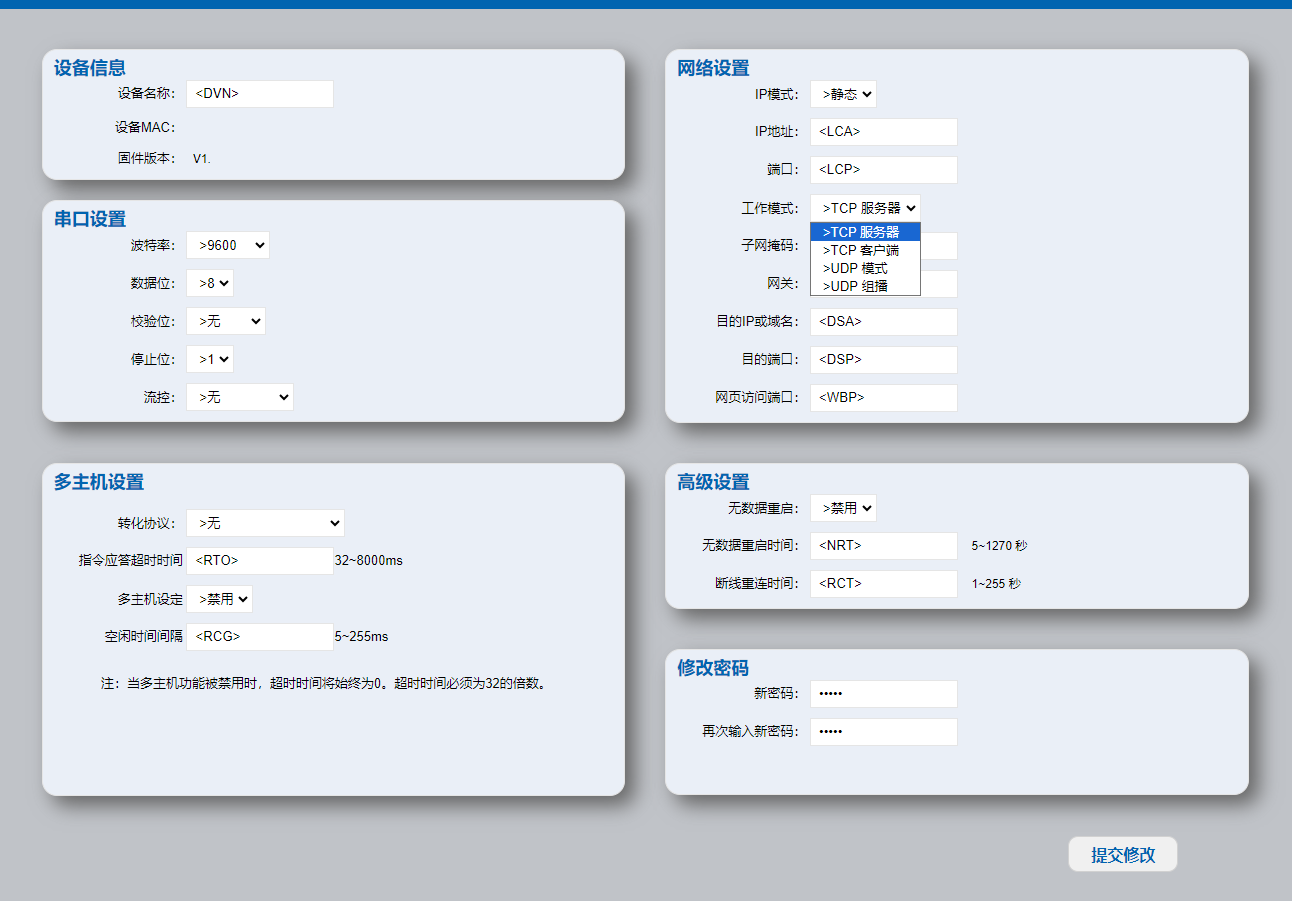

配置方式:Web、VirCOM工具、串口类AT命令;

通信方式:Socket、虚拟串口 、 MQTT 、 HTTP;

工作模式:TCP服务器 , TCP 客户端 , UDP, UDP 组播 , TCP 服务器 客户端共存 , MQTT;

校验位:None, Even, Odd, Space, Mark;

数据位:5~9;

停止位:1,2;

流控:RTS/CTS,DTR/DCR,XON/XOFF;

速率:110bps~921kbps,可自定义波特率;

电磁辐射:



FCC 47 CFR Part 15 Class A

EN55022 Class A

电磁兼容:





IEC(EN)61000-4-2,等级4

IEC(EN)61000-4-3,等级4

IEC(EN)61000-4-4,等级4





更多资料请关注我司公众号或咨询在线客服!
